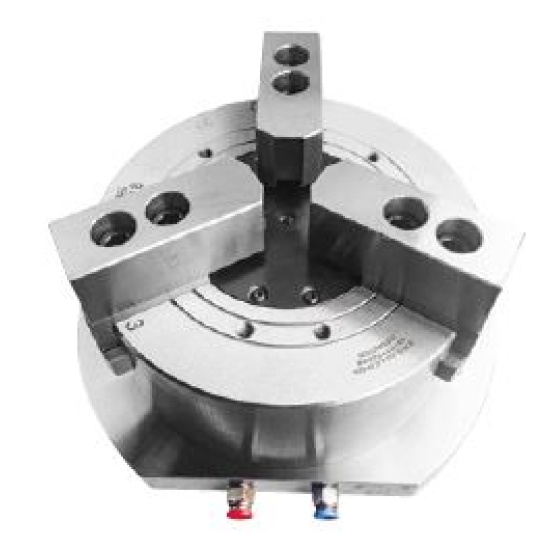

KL05S-3, Трехкулачковый Вертикальный цельный пневматический патрон
Код: P033
Наименование
KL05S-3, Трехкулачковый Вертикальный цельный пневматический патрон
Код товара
P033
Тип патрона
Вертикальный цельный пневматический патрон
Описание патрона
Патрон представляет собой встроенный цилиндр, а воздух поступает сбоку для зажима и отпускания. Имеются модели трехкулачковые, четырехкулачковые, пятикулачковые
Предназначение патрона
Может применяться для сверлильных, резьбонарезных, фрезерных, вертикальных токарных станков и обрабатывающих центров
Количество кулачков
3
Ход кулачка (диаметр), мм
4.2
Максимальная статическая сила зажима, кН, кгс
25 (2580)
Максимальная статическая сила удержания, кН, кгс
25 (2580)
Диапазон зажима, мм
3-140
Диапазон удержания, мм
15-140
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
9.9
А, мм
135
B, мм
95
C, мм
150
D, мм
175
E, мм
28
F, мм
121
G, мм
90
H, мм
5
I, мм
2-15
M, мм
156
