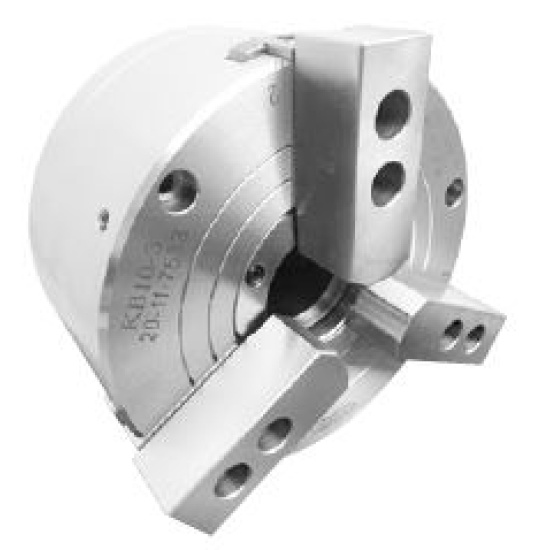

KB05-3, Трехкулачковый Пневматический патрон с наполовину сквозным отверстием
Код: P027
Наименование
KB05-3, Трехкулачковый Пневматический патрон с наполовину сквозным отверстием
Код товара
P027
Тип патрона
Пневматический патрон с наполовину сквозным отверстием
Описание патрона
Центр патрона представляет собой нополовину сквозное отверстие. Патрон может использоваться для обработки деталей с длинными валами
Предназначение патрона
Применяется для всех видов токарных станков с ЧПУ
Количество кулачков
3
Ход кулачка (диаметр), мм
4.8
Максимальная частота вращения, об/мин
400
Максимальная статическая сила зажима, кН, кгс
19,6 (2000)
Максимальная статическая сила удержания, кН, кгс
23,3 (2380)
Диапазон зажима, мм
3-140
Диапазон удержания, мм
15-140
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
9.5
А, мм
135
B, мм
95
C, мм
120
D, мм
108
E, мм
28
F, мм
125
G, мм
94
H, мм
4
I, мм
4,5
J, мм
67
K макс., мм
23
L, мм
3-M8
M, мм
3-M8x100
N макс., мм
M8
