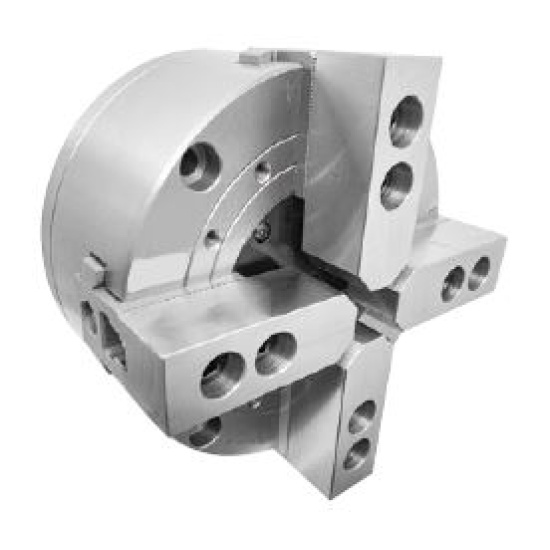

KS10-4, Четырехкулачковый Цельный пневматический патрон
Код: P019
Наименование
KS10-4, Четырехкулачковый Цельный пневматический патрон
Код товара
P019
Тип патрона
Цельный пневматический патрон
Описание патрона
Патрон может использоваться для обработки квадратных деталей и других деталей специальной формы
Предназначение патрона
Применяется для всех видов токарных станков с ЧПУ
Количество кулачков
4
Ход кулачка (диаметр), мм
5.5
Максимальная частота вращения, об/мин
3000
Максимальная статическая сила зажима, кН, кгс
109 (11200)
Максимальная статическая сила удержания, кН, кгс
109 (11200)
Диапазон зажима, мм
10-260
Диапазон удержания, мм
30-280
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
34

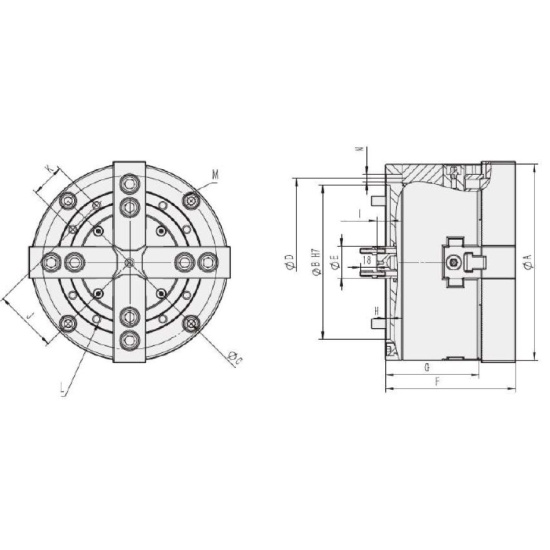

А, мм
254
B, мм
206
C, мм
230
D, мм
226
E, мм
40
F, мм
148
G, мм
101
H, мм
5
I, мм
18
J, мм
102
K макс., мм
60
L, мм
8-M8
M, мм
4-M12x110
N макс., мм
3-M12
