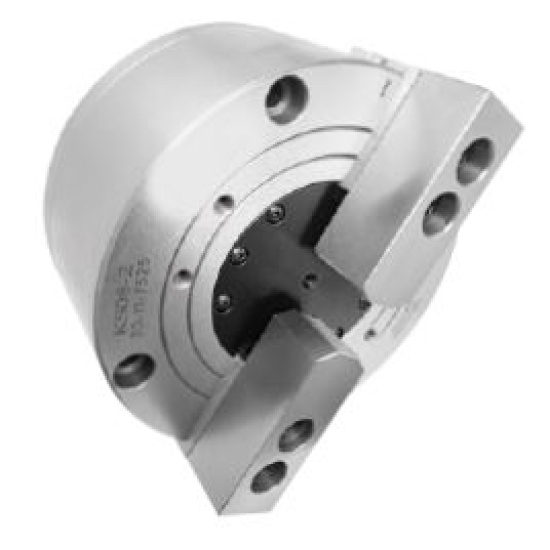

KS12-2, Двухкулачковый Цельный пневматический патрон
Код:
Наименование
KS12-2, Двухкулачковый Цельный пневматический патрон
Тип патрона
Цельный пневматический патрон
Описание патрона
Патрон может зажимать сифонные, трехходовые, овальные и другие специальные формы
Предназначение патрона
Применяется для всех видов токарных станков с ЧПУ
Количество кулачков
2
Ход кулачка (диаметр), мм
8.4
Максимальная частота вращения, об/мин
2500
Максимальная статическая сила зажима, кН, кгс
150 (15700)
Максимальная статическая сила удержания, кН, кгс
150 (15700)
Диапазон зажима, мм
10-350
Диапазон удержания, мм
40-360
Максимальное допустимое давление, Мпа, см2
0,4-0,8
Вес патрона, кг
60

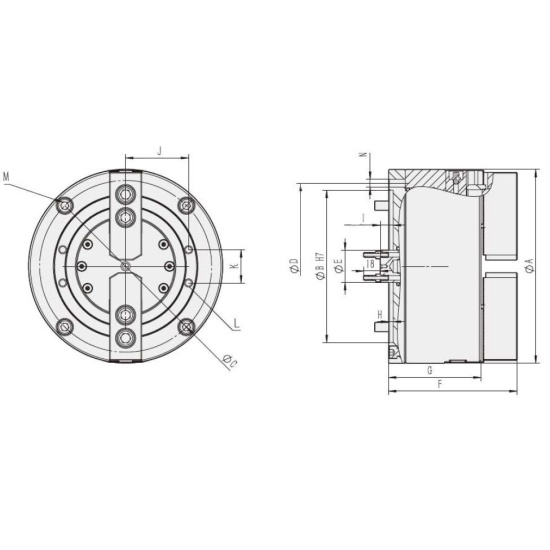

А, мм
320
B, мм
270
C, мм
290
D, мм
290
E, мм
45
F, мм
172
G, мм
120
H, мм
5
I, мм
18
J, мм
125
K макс., мм
60
L, мм
4-M12
M, мм
4-M12x130
N макс., мм
6-M12
