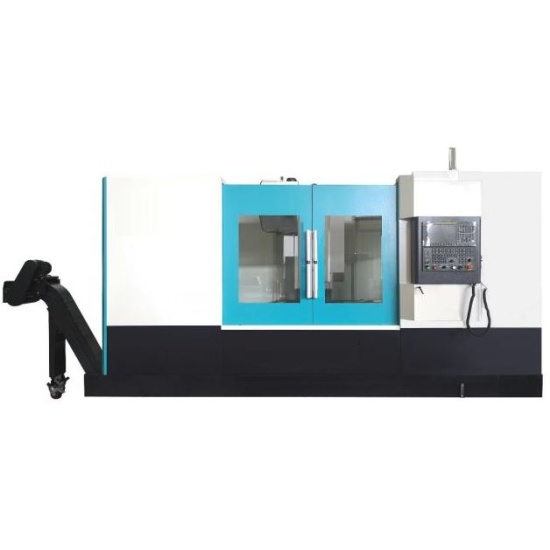

VDF 1500
Код: 000000333
Наименование
VDF 1500
Код товара
000000333
Тип станка
Вертикальный фрезерный обрабатывающий центр с ЧПУ
Тип автоматизации станка
Автоматический
Наличие ЧПУ в станке
имеется в составе станка
Длина станка, мм
4580 мм
Ширина станка, мм
3250 мм
Высота станка, мм
3120 мм
Масса станка (нетто), кг
14000 кг
Номинальная потребляемая мощность, кВт
40 кВт
Тип основания станка
Высокопрочный чугун
Класс точности
П (повышенный)
Максимальная частота вращения шпинделя, об/мин
6000
Минимальная частота вращения шпинделя, об/мин
30
Максимальное перемещение по оси Х, мм
1560
Максимальное перемещение по оси Y, мм
830
Максимальное перемещение по оси Z, мм
790
Точность позиционирования по оси Х, мм
0,019
Точность позиционирования по оси Z, мм
0,008
Точность повторяемости по оси Х, мм
0,008
Точность повторяемости по оси Z, мм
0,005
Автоматическая дверь
имеется в составе станка
Масляный сепаратор
имеется в составе станка
Цепной конвейер для стружки с баком для сбора
имеется в составе станка
Набор инструмента для установки и обслуживания станка
имеется в составе станка
Опоры и нивелировочные болты
имеется в составе станка
Ширина обработки изделия, мм
830
Длина рабочего стола, мм
1700
Ширина рабочего стола, мм
800
Максимально допустимая нагрузка на стол, кг
2500
Количество Т-образных пазов, шт.
6
Номинальный размер Т-пазов, мм
18
Шаг между Т-пазами, мм
125
Конус шпинделя
№50 (7:24)
Осуществление передачи
двухступенчатый зубчатый редуктор
Минимальное расстояние от торца шпинделя до поверхности стола, мм
186
Максимальное расстояние от торца шпинделя до поверхности стола, мм
976
Расстояние от оси вращения шпинделя до кожуха колонны оси Z, мм
850
Количество инструмента, шт.
24
Тип хвостовика инструмента
BT50
Максимальный вес инструментального комплекта в ячейке, кг
15
Максимальный диаметр инструмента при занятых соседних ячейках, мм
125
Максимальный диаметр инструмента при пустых соседних ячейках, мм
250
Время смены инструмента, сек.
3.5
Скорость быстрых перемещений по оси X, м/мин
15
Скорость быстрых перемещений по оси Y, м/мин
15
Скорость быстрых перемещений по оси Z, м/мин
12
Тип направляющих для осей X,Y,Z
Коробчатые
Точность позиционирования по оси Y, мм
0.008
Точность повторяемости по оси Y, мм
0.005
Жидкостное охлаждение шпинделя
имеется в составе станка
Система подачи охлаждающей жидкости через шпиндель и высоконапорный блок
имеется в составе станка
Поворотный стол с 4-ой осью
имеется в составе станка
Трехкулачковый патрон
имеется в составе станка
Задняя бабка
имеется в составе станка, ручная
Кондиционер воздуха
имеется в составе станка
Система промывки большого объема с распрыскивателями для смыва стружки внутри рабочей зоны
имеется в составе станка
Датчик измерения инструмента
RENISHAW TS27R
Датчик измерения заготовки
RENISHAW OMP60
Телескопическая защита направляющих
имеется в составе станка
Функция жесткого нарезания резьбы
имеется в составе станка
Функция автоматического отключения станка
имеется в составе станка
Вытяжка масляного тумана с фильтром
имеется в составе станка
Металлообрабатывающий вертикальный фрезерный центр с ЧПУ
