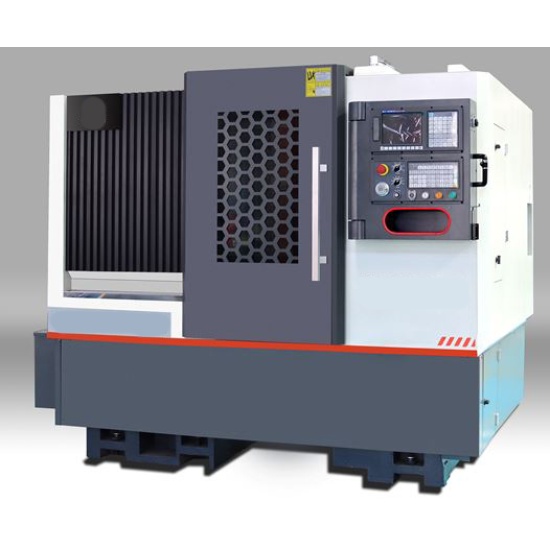

TCK50A/500 (ось Y)
Код: 000002668
Наименование
TCK50A/500 (ось Y)
Код товара
000002668
Тип станка
Токарный с наклонной станиной
Тип автоматизации станка
Автоматический
Наличие ЧПУ в станке
имеется в составе станка
Длина станка, мм
2600 мм
Ширина станка, мм
1850 мм
Высота станка, мм
2100 мм
Масса станка (нетто), кг
3400 кг
Номинальная потребляемая мощность, кВт
18 кВт
Тип основания станка
чугунная литая станина
Максимальная частота вращения шпинделя, об/мин
3000
Минимальная частота вращения шпинделя, об/мин
0
Максимальное расстояние между центрами, мм
400
Максимальный диаметр обработки над станиной, мм
560
Системы подачи смазочно-охлаждающей жидкости
Централизованная автоматическая
Максимальный диаметр обработки над суппортом, мм
300
Максимальный диаметр обработки, мм
300
Максимальная длина обработки, мм
400
Угол наклона станины, град. °
45
Торец шпинделя
А2-6
Тип трехкулачкового патрона
гидравлический
Диаметр патрона, мм
254
Диаметр сквозного отверстия шпинделя, мм
66
Максимальный диаметр стержня, который возможно
установить в сквозное отверстие с гидравлическим патроном, мм
55
Мощность привода шпинделя, кВт
11
Максимальное перемещение по оси Х, мм
240
Максимальное перемещение по оси Z, мм
500
Тип направляющих
линейные
Максимальная скорость перемещений по оси Х, м/мин
18
Максимальная скорость перемещений по оси Z, м/мин
18
Количество позиций инструмента револьверной инструментальной головы, шт.
12
Размер хвостовика инструмента, мм
20х20, Ф32
Перемещение задней бабки, мм
0
Диаметр отверстия пиноли задней бабки, мм
70
Ход пиноли задней бабки, мм
80
Точность позиционирования по оси Х, мм
0,005
Точность позиционирования по оси Z, мм
0,005
Точность повторяемости по оси Х, мм
0,004
Точность повторяемости по оси Z, мм
0,004
Гидравлическая задняя бабка
имеется в составе станка
Автоматическая система смазки
имеется в составе станка
Диаметр гидравлического патрона противошпинделя, мм
0
Максимальная частота вращения противошпинделя, об/мин
0
Максимальный момент на шпинделе, Нм
0
Максимальный момент на противошпинделе, Нм
0
